LE PROCÉDÉ GOUJONS ELEXI®

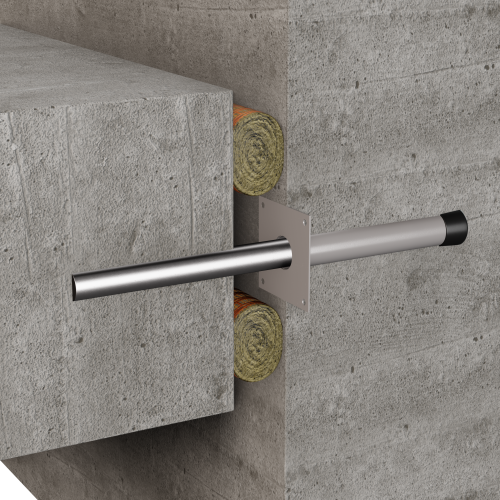

Le système ELEXI® est un procédé constructif destiné à la réalisation de joints de dilatation dans les ouvrages de bâtiments (planchers, poutres, voiles, dallages...) sous Avis Technique 3.1/15_816_V5 validité 9 avril 2031. Le système goujon mis en œuvre avec le cordon coupe-feu VEDAFEU C-FM© permet d’obtenir une résistance au feu allant jusqu’à REI 120 (Appréciation de Laboratoire CSTB N°AL24-364).

Contexte d’utilisation

Les goujons peuvent reprendre d’importants efforts transversaux tout en autorisant une dilatation axiale et éventuellement latérale. Ce système a donc été conçu pour permettre, en about de dalle, de voile ou de poutre :

La suppression d’appuis traditionnels (corbeaux, doubles structures…) par report des charges vers les ouvrages situés de l’autre côté d’un joint,

La réalisation de surfaces avec joint vertical en limitant les désagréments liés au désaffleurement.

Éléments constitutifs

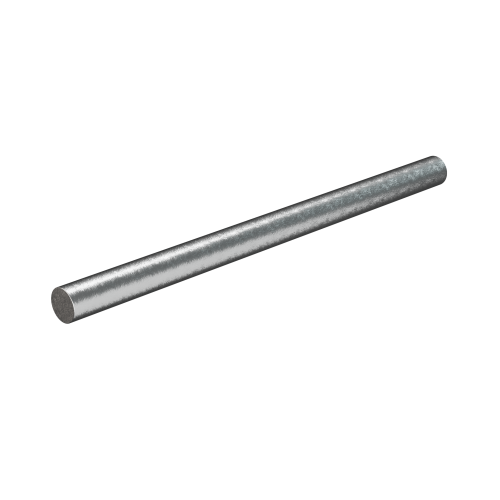

Les goujons sont constitués par des barres d’acier inoxydable ou galvanisé à chaud cylindriques de longueurs et diamètres variables.

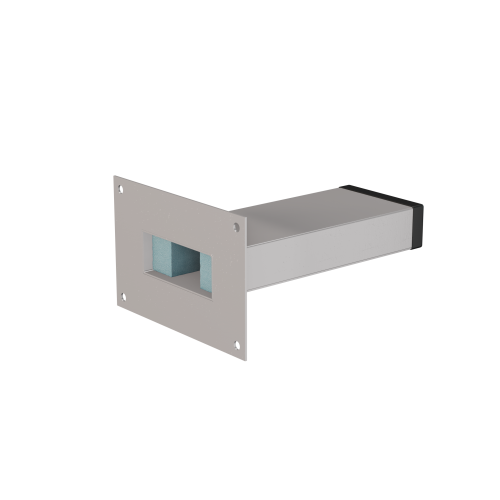

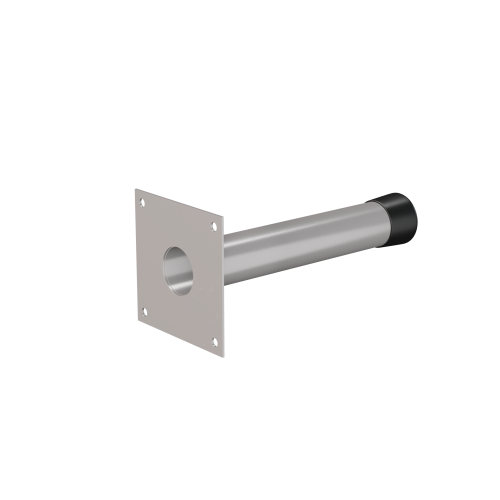

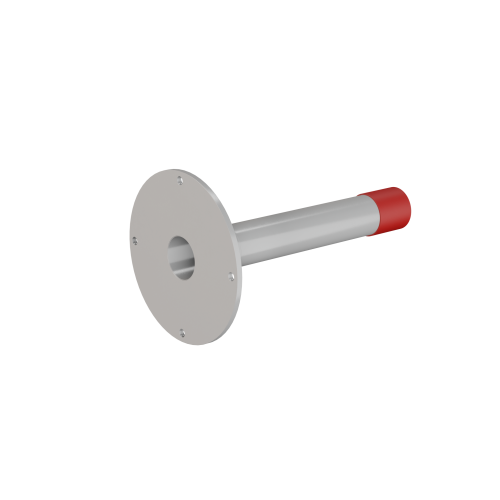

Les douilles sont soit en matière plastique, soit en acier inoxydable, et permettent le glissement du goujon sans autre traitement particulier. Elles sont soit cylindriques (monoaxe), soit de section rectangulaire (biaxe) lorsqu’une liberté de mouvement latéral est nécessaire en plus de la liberté de mouvement axial.

Renforts

Les zones de béton voisines du goujon en œuvre sont armées d’aciers de béton armé, en vue de leur conférer la résistance nécessaire à la reprise de l’effort transmis par le goujon.

Ces aciers de béton armé spécifiquement dévolus à ce rôle sont appelés renforts ou suspentes.

Leur section et leur positionnement contribuent au calcul de l’effort transmis par le goujon.

Ces renforts ne sont pas fournis avec les goujons et leurs douilles de glissement. Ils sont fournis par l’entreprise de gros-œuvre.

Ces renforts sont indispensables au fonctionnement mécanique de l’ensemble.
